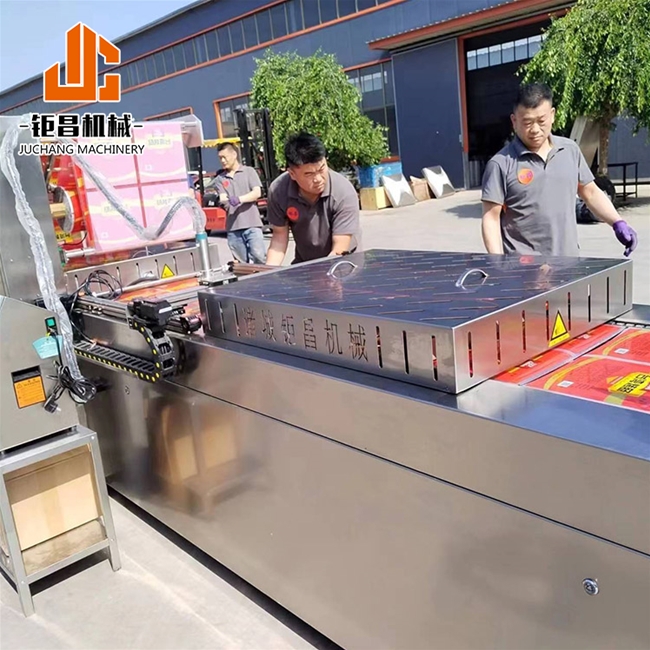

名稱：全自動拉伸膜真空包裝機
詳細信息
產品設計核心理念：
設備使用操作安全。
低投入、高回報，投資安全。
售后定期回訪，隨叫隨到，終生保障，持久安全。
節能：省錢、省人、省事、省心。
產品敘述：
一、DLZ420型全自動連續拉伸包裝機特點：
1、采用日本三菱10.4英寸GOT1155彩色人機界面觸摸屏。
2、1.5KW日本三菱伺服電機控制系統，高速高精度步進走速。采用日本、歐洲、臺灣等電器。設有完善的安全保護措施。
3、光電跟蹤，可選用彩蓋膜或光膜進行包裝，降低成本、提高產品檔次。
4、采用組合模具，更換方便、一機多用，模具具有冷卻系統。
5、可以根據用戶產品包裝要求，配備自動噴碼系統。
6、根據用戶產品包裝要求，在抽真空的基礎上可以充氮氣或混合氣體。
7、配有原裝德國真空泵,真空度高，質量穩定，耐用可靠。
8、備有邊角廢料回收系統，保持環境衛生。
二、DLZ420型全自動連續拉伸膜包裝機配置：
1、采用德國原裝200型真空泵。電機功率4KW、抽氣速率200立方米/時、壓力0.1hpa。
2、廢料回收系統:邊角料采用模架卷入式回收裝置經濟環保。
3、成型模主體、真空封口模、橫切刀由氣缸同步控制，均采用臺灣AirTAC（亞德客）產品。
4、日本三菱PLC(可編程序控制器)，型號：FX3U —80MTZS-A。三菱伺服電機（HC-SFS102）內置編碼器。三菱運動模塊(FX2N-2LC)。三菱溫控模塊(FX2N-4AD)。臺灣明偉電源(DR-4524)。高標準配置保證走膜速度快、定位準、溫控范圍小等優點。
5、日本三菱10″彩色觸摸屏,型號：GT1275-VNBA。分辨率VGA640*480點、256色顯示。
6、光電跟蹤系統采用日本松下色標傳感器LX111型。 超佳識別光源紅、綠、藍。
7、采用進口不銹鋼夾膜鏈條，可適用于各種厚度的軟膜、硬膜、半硬膜的包裝。
三、設備性能：
1、設備包裝物模具尺寸:400-500mm×387 mm×60mm (長×寬×高)
2、包裝效率：2-- 6次/min。
3、可根據客戶需求配備打碼機裝置。
4、縱橫切刀定位準確，切割平直，都具有安全防護。
5、縱切采用電機傳動切割，降低能耗，減少空氣污染。
6、包裝報廢率低，廢角料少,低于2%。
四、設備材質：
設備主體采用鋁鎂合金及80*43不銹鋼槽鋼組成，表面包覆304食品級不銹鋼，鋼板厚度為2mm，做到表面美觀大方，結實耐用。模具采用6061鋁合金制作，所有鋁件均做表面處理。其他部位采用不銹蝕材料或做防銹處理。
五、外形尺寸、整機重量及總功率：
1、設備外形尺寸：
6500mm×950mm×1860mm (長×寬×高)
2、整機重量：1800Kg
3、總功率： 14KW
六、設備特點：
1、設備架體采用80*43不銹鋼槽鋼連接支撐，表面包覆不銹鋼板（SUS304），結構強度大，不易變形，保證了包裝膜傳遞精度。
2、拉伸、包裝、切斷、三部分的模具均采用獨立導柱導具結構，使架體不受力，設備主體不會產生變形、震動，模具調試方便快捷，上、下模具之間沒有偏差。
3、在PLC上預留了多個接口，為以后配置輔助設備提供方便。
配置列表：
|
序號 |
名稱 |
規格型號 |
數量 |
產地 |
|
1 |
真空泵 |
100型 |
2 |
德國 |
|
2 |
PLC（可編程序控制器） |
三菱（80點） |
1 |
日本 |
|
3 |
伺服電機及控制器 |
三菱（1.5KW） |
1 |
日本 |
|
4 |
人機界面(觸摸屏) |
三菱(10.4英寸) |
1 |
日本 |
|
5 |
運動模塊.溫控模塊 |
三菱 |
1 |
日本 |
|
6 |
接觸器 |
施耐德 |
2 |
法國 |
|
7 |
急停開關 |
施耐德 |
2 |
法國 |
|
8 |
接近開關 |
欣菱NJ14-M12-AN61 |
1 |
國產 |
|
10 |
色表傳感器（光電開關） |
松下LX111 |
1 |
日本 |
|
11 |
小繼電器 |
施耐德 |
4 |
法國 |
|
12 |
按鈕開關 |
施耐德 |
1 |
法國 |
|
13 |
固態繼電器 |
施耐德 |
2 |
法國 |
|
15 |
電源控制器 |
施耐德 |
1 |
法國 |
|
16 |
分?jǐn)嗥?/span> |
施耐德 |
5 |
法國 |
|
17 |
夾膜鏈條 |
TYC/08B帶附件 |
2 |
臺灣 |
|
18 |
氣動元件 |
亞德客 |
套 |
臺灣 |
|
19 |
機架大梁 |
冷拉成型鋁鎂合金 |
2 |
專有 |
|
20 |
升降機構 |
自動升降自鎖 |
2 |
專有 |
|
21 |
模具 |
鋁合金 |
1 |
專有 |
|
22 |
橫切刀 |
獨立工作自動控制 |
4 |
專有 |
|
23 |
廢料回收 |
支架式卷膜收料 |
1 |
專有 |
|
24 |
安全保護 |
不銹鋼保護罩 |
4 |
專有 |
|
24 |
全自動噴碼機 |
進口 |
1 |
進口 |
|
25 |
自動噴碼機（裝置） |
拖動伺服（臺達） |
2 |
臺灣 |
